Монолитные фундаменты заливаются непосредственно на стройплощадке в опалубке с арматурным каркасом. Это отличает их от сборных конструкций, которые собираются из готовых железобетонных блоков. При одинаковой марке бетона М300-М350 монолитная лента имеет конструкцию без швов, что обеспечивает лучшую устойчивость к неравномерным осадкам грунта и трещинообразованию на углах здания.
Выбор фундамента определяется типом грунта, нагрузкой от здания и геологическими условиями участка. Основные типы — ленточный, столбчатый и плитный фундаменты. Каждый требует разного объема земляных работ и подходит для различных условий.
Монолитный ленточный фундамент
Ленточный монолитный фундамент прокладывается по всему периметру здания, передавая нагрузку на грунт равномерно. Для двухэтажного кирпичного дома он оптимален: толщина ленты 400-600 мм при ширине подошвы 600-800 мм в зависимости от веса конструкции. Подобная ширина позволяет распределить нагрузку от кирпичных стен (плотность 1600-1800 кг/м³) без превышения допустимого давления на грунт.
Бетон обычно класса В25 (М300) с водонепроницаемостью W6, армирование выполняют рифленым стержнем А500С диаметром 12-16 мм с шагом 200-250 мм в два ряда. Продольную арматуру связывают поперечными хомутами А240 диаметром 8-10 мм на расстояниях 400-500 мм. При более сложных грунтах (глинистые, пучинистые) требуется увеличение сечения ленты на 20-30 % или переход на плитный фундамент.
Монолитный столбчатый фундамент
Столбчатый фундамент состоит из отдельных железобетонных опор под нагруженными точками: углы здания, пересечения несущих стен, колоннады. Опоры заглубляются в грунт на песчано-гравийную подушку толщиной 150-200 мм. Для связи между собой столбы объединяют ростверком — железобетонной балкой, передающей нагрузку от продольной стены на верхушки столбов.
Монолитный столбчатый фундамент экономичен для легких построек: каркасные дома, бани, гаражи, беседки. При нагрузке 50-150 кН на опору достаточны столбы сечением 300×300 мм с классом бетона В20. Однако такая конструкция не подходит для тяжелых домов, подвижных грунтов и не позволяет устроить подвал. Пространство между столбами под домом закрывают забиркой из кирпича или обшивки, при необходимости утепляют.
Монолитная плитная основа

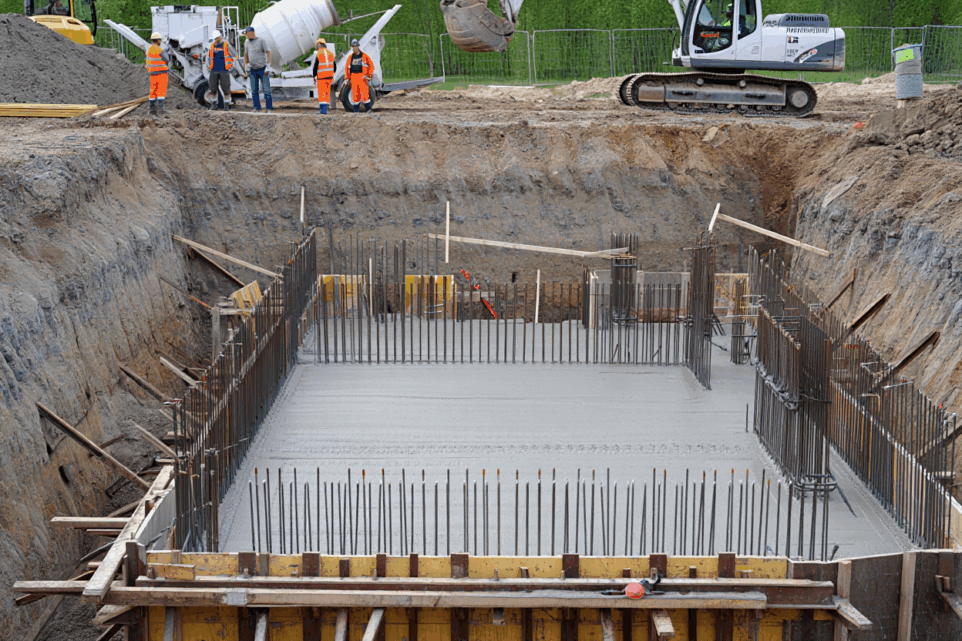

Монолитная плита — сплошное железобетонное основание толщиной 200-400 мм под всей площадью дома. Это оптимальное решение для пучинистых, слабых, водонасыщенных грунтов и высокого уровня грунтовых вод выше 1,5 м. Плита одновременно служит полом первого этажа.
Класс бетона для плиты В25-В30, водонепроницаемость W8-W10. Армирование выполняют двумя сетками А500С диаметром 12-14 мм с ячейкой 200×200 мм, сдвинутыми вверх-вниз на 100 мм. Толщина плиты зависит от несущей способности грунта и конфигурации здания: при давлении до 200 кПа достаточны 250-300 мм, при 150-200 кПа требуется уже 350-400 мм. Плита требует обязательного утепления (100-150 мм пенополистирола) и гидроизоляции, что увеличивает стоимость подготовки.
Глубина заложения фундамента
Глубина заложения (ГЗФ) — расстояние от уровня почвы до подошвы основания. Она определяется тремя факторами, выбирается наибольшая из трёх расчётных величин.
Геологический фактор
Фундамент должен опираться на несущий слой грунта с расчётным сопротивлением не менее 150 кПа (для глин и суглинков) или 200-250 кПа (для песков). Заглубление в несущий слой составляет минимум 20 см для создания расчётного основания. Если почвенный слой (0-30 см) состоит из растительного грунта или торфа, его полностью удаляют, а фундамент закладывают на суглинок или песок под ним.
Уровень грунтовых вод (УГВ) желательно расположить выше подошвы фундамента на 1-1,5 м, иначе потребуется устройство дренажа и повышение класса бетона по водонепроницаемости до W8-W10. При УГВ менее 1 м от поверхности монолитная плита становится обязательной, так как ленточный фундамент будет постоянно испытывать давление воды.
Фактор промерзания
Для районов с зимней температурой ниже -10 °C глубина промерзания грунта определяется по СНиП 2.02.01-83. В Москве и Подмосковье это 1,4 м, в Санкт-Петербурге 1,6 м. Если грунт промерзает, вода в его порах превращается в лёд, и объём грунта увеличивается на 5-10 % (пучение). Это выталкивает фундамент вверх неравномерно, вызывая трещины в стенах.
Поэтому ленточный фундамент закладывают ниже глубины промерзания минимум на 20-30 см. Столбчатый фундамент под лёгкие постройки иногда укладывают мелкозаглубленным (0,5-0,8 м) с применением противопучинных мер: утепление, дренаж, песчаная подушка вместо глины.
Конструктивный фактор
Вес здания влияет на расчётное давление, но не на глубину закладки напрямую. Однако для здания с подвалом фундамент должен заходить ниже дна подвала минимум на 1 м. Для зданий без подвала на устойчивых грунтах допускается мелкозаглубленный фундамент 0,5-0,7 м, но только после расчёта по несущей способности грунта.
Технология устройства монолитного ленточного фундамента
Устройство монолитных ленточных фундаментов начинается с разметки и земляных работ. На практике траншеи часто переделывают, так как рабочие копают под уклон или не соблюдают расчётную глубину.
Подготовительные работы и земляные работы
Разметку проводят стальными или нейлоновыми шнурами, натянутыми между деревянными обносками за пределами траншеи на 1-2 м. Шнур фиксирует внешнюю грань фундамента. Ширину траншеи копают с припуском на опалубку: если ширина ленты 600 мм, а толщина щита 20 мм, траншея копается 640-660 мм. Глубину проверяют рулеткой и нивелиром: разница по высоте между углами траншеи не должна превышать 5 см на 10 м периметра.
Дно траншеи тщательно выравнивают вручную и уплотняют трамбовкой. На дне укладывают подушку из щебня или песка толщиной 100-150 мм, проливают её водой и трамбуют повторно. Песчано-щебёночная подушка амортизирует неровности основания и улучшает дренаж. В слоях подушки размещают контрольные скважины глубиной 0,5 м для проверки УГВ за 2-3 дня до заливки.
Сборка опалубки
Опалубка собирается из доски толщиной 25-40 мм или фанеры толщиной 18-21 мм. Высота щитов опалубки определяется высотой ленты над грунтом (обычно 300-400 мм) плюс 100 мм перепуска для контроля уровня бетона. Щиты закрепляют на внутренних и наружных подпорках (брусья 50×100 мм, установленные на расстояниях 1,0-1,5 м по длине).
Внешнюю поверхность опалубки перед сборкой смазывают машинным маслом или специальным антиадгезионным составом. Это упрощает распалубку и не требует тяжёлого колотья по щиту. Зазоры в щитах закрывают прокладками из поролона или войлока, чтобы цементное молочко не вытекало.
Армирование ленты
Арматурный каркас собирают в траншее или готовят над ней. Продольные стержни А500С диаметром 12-16 мм укладывают в два ряда: нижний на высоте 50-70 мм от дна, верхний на высоте ленты минус 50-70 мм. Расстояние между продольными стержнями в ряду составляет 200-250 мм. Поперечные хомуты А240 диаметром 8-10 мм привязывают проволокой с шагом 400-500 мм по длине ленты.
Укладку каркаса ведут с угловым перехлёстом продольных стержней не менее 40 диаметров стержня (для диаметра 12 мм это 480 мм, для 16 мм это 640 мм). На внутренних углах здания перехлёст закрывают дополнительными поперечными стержнями с шагом 150-200 мм на длине 1,0-1,5 м от угла, так как именно там возникают максимальные растягивающие напряжения.
Бетонирование и уход за бетоном
Бетон класса В25 заказывают с осадкой конуса 100-120 мм и противоморозной добавкой, если заливка проводится при температуре ниже +10 °C. Заливку ведут горизонтальными слоями высотой 300-400 мм, компактизируя каждый слой глубинным вибратором. Вибратор погружают вертикально с шагом 30-40 см, выдерживая на каждой точке 20-30 секунд до появления цементного молочка на поверхности. Перевибрирование опасно: заполнитель оседает, верх плиты становится рыхлым и пылит.
После заливки верхнюю поверхность выравнивают правилом по верхним краям опалубки. В первые двое суток бетон требует защиты от высыхания, особенно при температуре выше +20 °C и ветре: накрывают плёнкой или мешковиной и смачивают водой 2-3 раза в день. При +20 °C и нормальной влажности набор прочности происходит так: 50 % от проектной прочности за 7 суток, 70 % за 14 суток, полная прочность за 28 суток. Зимой при +5-10 °C сроки удваиваются, поэтому зимние заливки требуют применения добавок и подогрева.
Распалубку вертикальных конструкций начинают при наборе прочности 2-3 МПа, обычно на вторые-третьи сутки при температуре +20 °C. Снимать щиты раньше рискованно: свежий бетон легко скалывается по граням, и стена теряет геометрию.
Технология устройства столбчатого монолитного фундамента
Монолитный столбчатый фундамент под столбы требует точного расчёта положения опор. Столбы расставляют под углами здания, в местах пересечения несущих стен, а также под внутренними стенами на расстояниях 2,0-3,0 м друг от друга.
Каждый столб требует отдельной опалубки сечением 300×300 или 400×400 мм. Опалубку изготавливают из доски толщиной 25-40 мм или применяют готовые пластиковые трубы диаметром 300-400 мм, которые оставляют в грунте. Для армирования используют четыре стержня А500С диаметром 12-14 мм по углам и спиральные хомуты А240 диаметром 8 мм с шагом 200 мм.
Оптимальная глубина заложения столбчатого монолитного фундамента зависит от трёх факторов: несущий слой грунта, глубина промерзания, конструкция здания. Для Подмосковья столбчатый фундамент закладывают не менее чем на 1,4 м для защиты от пучения. При более мелком заложении (0,8-1,0 м) требуется утепление столба на глубину 0,8 м пенополистиролом толщиной 100 мм.
После заливки столба бетон набирает прочность 28 суток перед установкой ростверка. Ростверк собирают из железобетонной балки или монолитного железобетонного брусья, который опирается на верхушки столбов и передаёт нагрузку от стены здания на все опоры.
Стоимость работ по монолитным фундаментам
Стоимость монолитного фундамента зависит от типа конструкции, объёма земляных работ, удаленности участка и сложности грунтовых условий. Работа за куб бетона находится в диапазоне 16 000-18 000 рублей, включая подготовку, опалубку, армирование и заливку. Стоимость материалов добавляет ещё 8 000-12 000 рублей за куб.
Разметка участка стоит 150 рублей за метр кв., земляные работы 1 500 рублей за куб вырытого грунта. Песчано-гравийная подушка обходится в 2 000 рублей за куб материала плюс укладка. Опалубка требует затрат 15 000 рублей за куб бетона, армирование 1 100 рублей за кв. метр ленты.
Для монолитной плиты размером 6×6 м толщиной 200 мм (7,2 куба бетона) работы под ключ стоят 348 000 рублей. Для более крупной плиты 12×12 м толщиной 400 мм (57,6 куба) цена достигает 2 523 000 рублей. В эту стоимость входят разметка, земляные работы, подготовка основания, опалубка, армирование, бетонирование и распалубка. Дополнительно оплачиваются дренаж, гидроизоляция, утепление и доставка материалов, если объект удалён более чем на 30 км от города.
Монолитный ленточный фундамент для дома 10×10 м (периметр 40 м, ширина ленты 600 мм, глубина 1,5 м, объём бетона 36 куб.) обойдётся в 576 000 рублей работ, плюс 288 000-432 000 рублей материалов. Столбчатый фундамент под ту же площадь будет дешевле на 30-40 % благодаря меньшему объёму бетона, но потребует затрат на ростверк и закрытие пространства под зданием.
Фундамент составляет не менее 20-25 % от общей стоимости дома, поэтому его проектирование и расчёт нельзя игнорировать. Выбор наиболее надежного варианта без учета экономики неоправдан, но недостаточная прочность фундамента приводит к трещинам в стенах и аварийным затратам на ремонт, превышающим сэкономленные суммы в несколько раз.
