Главная ошибка молодых бригадиров — начинать обработку слишком рано. На одной стройке в Тверской области начали полировать фундамент через три дня после заливки: абразив прошёл в глубину бетона, образовалась цементная каша, и работа заняла в два раза больше времени, чем планировалось. Правильный срок зависит от нескольких факторов. Внутри помещений при температуре +20 °C начинают шлифовку через 5-7 суток. Снаружи, в гараже или на открытом воздухе, требуется 7-10 дней набора прочности. Если нужна финишная обработка под наливные полы или критична гладкость, ждят 14-28 дней. Бетон класса B25 (марка М300) набирает за неделю примерно 50-60 % проектной прочности, и этого достаточно для первичной шлифовки без риска разрушения поверхностного слоя.
Перед началом работ проверяют состояние фундамента визуально и тактильно. Поверхность должна быть сухой, без масляных пятен, краски или грязи. Если есть остатки опалубочного масла, его смывают водой с моющим средством и дают просохнуть минимум сутки. На свежезалитом бетоне всегда есть слой цементного молочка толщиной 1-3 мм, который мешает адгезии отделочных материалов и снижает твёрдость поверхности. Первичная шлифовка удаляет эту плёнку.
Технология первичной обработки

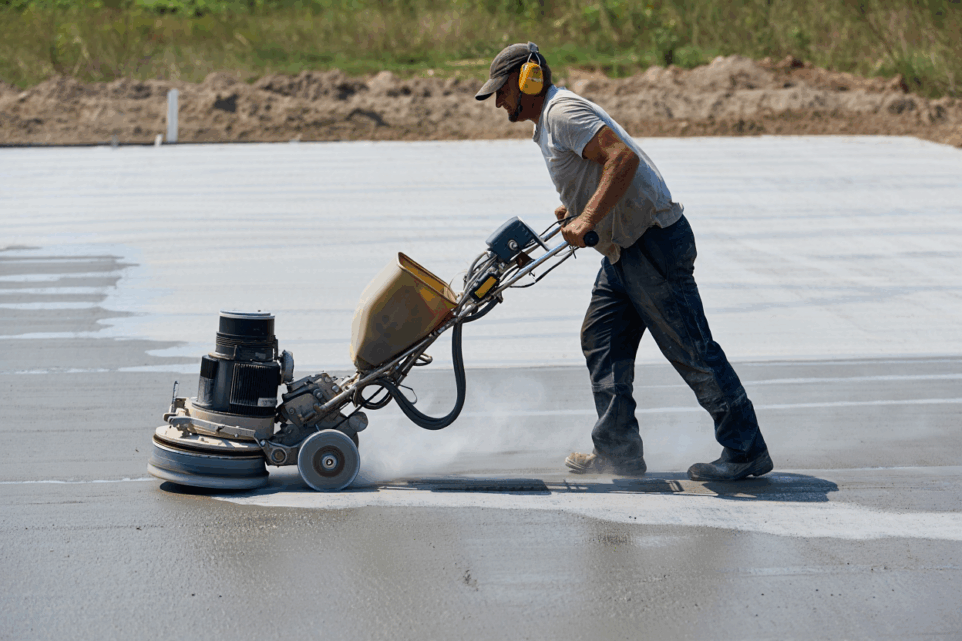

Первичная шлифовка решает две задачи: снимает цементное молочко и удаляет выпуклости, оставшиеся от опалубки или неравномерного вибрирования. На этом этапе применяют крупное зерно абразива, 30-60. Используется мозаично-шлифовальная машина с электродвигателем мощностью 2-3 кВт и тремя-четырьмя вращающимися головками с алмазными или керамическими чашками. Арендная ставка в регионах МПО около 3000-3500 рублей в сутки, что при производительности 25-30 м² за 6-8 часов достаточно экономична для небольших фундаментов.
Машину ведут медленно, с лёгким прижимом, перекрывая полосы на 10-15 см. Спешка приводит к перегреву абразива и его быстрому затуплению. Поверхность нагревается, из бетона выделяется влага, и материал теряет плотность. Оператор должен чувствовать сопротивление: если машина идёт слишком легко, абразив уже не режет и нужна замена чашек. Первичная обработка занимает на 1 м² фундамента примерно 15-20 минут в зависимости от качества залитого бетона. После первого прохода поверхность становится матовой, с чётко видными бугорками и впадинами.
Основная шлифовка и выравнивание
На втором этапе переходят на среднее зерно, обычно 80-120. Эта стадия выравнивает поверхность, срезая оставшиеся бугры и заполняя впадины мелкой цементной пудрой. Работают тем же оборудованием, но уже с более мягким прижимом. Проходы делают перпендикулярно предыдущему направлению, чтобы избежать полос и рытвин. На фундаменте площадью 100 м² основная шлифовка займёт 15-20 часов работы машины.
После второго прохода появляются волнистости, характерные для монолитных конструкций. Это нормально. На объекте в Подмосковье при заливке плиты 27 м² бетонная смесь неравномерно осела под вибрированием, образовались видимые волны высотой 2-3 см. Мозаичная машина убрала их за 6 часов работы, хотя качество осталось 6-7/10, с мелкими выбоинами и перепадами 2-3 мм. Шлифовка — не волшебство, а снятие верхнего слоя бетона. Если дефекты залегают глубже 5-7 мм, машина их не устранит.
Выбор способа шлифовки: мокрая или сухая
Сухая шлифовка даёт высокую производительность, до 40-50 м² в смену, но создаёт огромное количество цементной пыли. Рабочие должны иметь респираторы класса FFP3, а помещение требует постоянной вентиляции. Алмазные абразивы при сухой обработке изнашиваются быстрее из-за перегрева, ресурс чашек сокращается на 20-30 %.
Мокрая шлифовка с подачей воды охлаждает абразив, снижает пылеобразование на 80-90 % и продлевает ресурс дисков. Однако производительность падает на 15-25 %, так как нужно часто менять воду и следить за направлением стока. Использование промышленного пылесоса с мокрой шлифовкой затрудняет работу машины, поэтому практикуют простую подачу воды через шланг. После мокрой обработки бетон остаётся влажным и требует просушки минимум 24 часа перед грунтовкой или дальнейшей отделкой.
Для фундаментов рекомендуется комбинированный подход: первичную и основную шлифовку делают мокрым способом, чтобы увеличить ресурс инструмента и снизить вредное воздействие пыли на рабочих. Финишные проходы можно выполнить сухим методом, так как пыли в этом случае будет значительно меньше.
Финишная полировка и упрочнение
После основной шлифовки переходят на мелкое зерно, 400-1000 и выше, для создания гладкой поверхности. На этом этапе применяют не абразивные чашки, а алмазные полировочные подушки. Поверхность приобретает ровный блеск, пригодный для финишной отделки. Финишная шлифовка занимает 5-10 часов на 100 м² и выполняется обычно сухим способом, так как мелкий абразив не генерирует опасное количество пыли.
Параллельно с полировкой применяют упрочнители бетона на основе литиевых или калиевых силикатов (денсифаеры). Жидкость наносят после каждого этапа шлифовки, начиная со среднего зерна. Упрочнитель химически связывается с цементной матрицей, повышает прочность на 10-15 %, снижает водопоглощение и почти исключает пылеобразование. Расход составляет 150-250 мл на 1 м² за один проход. Через 12-24 часа после финиша на поверхность наносят грунтовку типа бетоноконтакта для улучшения адгезии клеевых составов или финишных покрытий.
Подготовка основания под отделку
Шлифованный фундамент становится идеальной базой для различных отделочных материалов. Перед укладкой плитки на цементный клей такую поверхность специально готовят: наносят грунтовку глубокого проникновения, которая восстанавливает пористость бетона. Если поверхность слишком гладкая, клей может не схватываться равномерно, и плитка долго будет хрупкой. Для влажных помещений (подвалы, ванные) перед плиткой наносят гидроизолирующий слой на основе битумной эмульсии или акриловых герметиков.
Под наливные полы шлифованное основание очищают от пыли промышленным пылесосом, обезжиривают спиртовым раствором и дают просохнуть. На такой подготовленной поверхности наливной состав схватывается равномерно и быстро, без пузырей и нежелательных пусто́т. Финишная краска или эпоксидное покрытие ложится плотно и держится 5-10 лет без отслаивания.
Частые ошибки и их последствия
Недостаточное время набора прочности перед шлифовкой приводит к крошению верхнего слоя и неровности поверхности. Переизбыток воды при мокрой шлифовке размягчает бетон, образуются рытвины, машина буксует. Несвоевременная замена износившихся абразивов растягивает работу в два раза и повреждает бетон полированием без режущего действия. При температуре выше +30 °C абразивные диски перегреваются, теряют алмазное покрытие и становятся бесполезны за 2-3 часа.
Грубая первичная обработка без промежуточных этапов оставляет глубокие царапины и борозды, которые полировка не уберёт. Нужно соблюдать градацию зерна: от 30-60 к 80-120, затем к 400 и выше. Пропуск промежуточных стадий экономит время, но качество падает с 8-9 баллов до 5-6. На фундаментах жилых зданий это неприемлемо.
Шлифовка монолитного фундамента — не роскошь, а необходимая подготовка к отделке. Правильная технология, соблюдение сроков и выбор оборудования гарантируют долговечность всех последующих покрытий и эстетичный результат на десятилетия.
