Монолитный фундамент на буровых сваях — комбинированная конструкция из буронабивных свай, заглубленных в грунт до несущих слоёв, и монолитного ростверка (плиты или балки), объединяющего эти сваи в единую систему. Сваи передают нагрузку здания на плотные грунтовые слои, ростверк распределяет и перераспределяет усилия между опорами. Такой фундамент применяется для зданий массой 150–400 тонн на участках со сложной геологией: глины, пучинистые грунты, торфяники, высокий уровень грунтовых вод, неоднородные напластования.
Буровая свая — скважина диаметром 200–600 мм, пробуренная буровой установкой, с армирующим каркасом и бетонной заливкой. Шаг установки свай обычно 1,5–2,5 метра в зависимости от расчётной нагрузки и несущей способности грунта. На 100–200 м² площади требуется 16–36 свай. Ростверк монтируется на глубине 0,5–1,2 метра ниже отметки нулевого уровня и воспринимает всю нагрузку надземных конструкций, передавая её на сваи.
Геоизыскания и проектирование
Перед началом буровых работ проводят геотехническое обследование участка. Специалисты бурят разведочные скважины глубиной на 2–3 метра ниже проектной подошвы свай, определяют характер слоёв грунта, уровень подземных вод, коэффициент фильтрации, удельный вес каждого слоя. В Московской области часто встречаются суглинки с прослойками песка и глины, и сваи нередко забивают на глубину 8–12 метров до песчано-гравийных отложений или более плотных суглинков. На торфяниках (Западная Сибирь) глубина может достигать 15–20 метров.
Расчёт несущей способности одной сваи выполняется по СП 24.13330.2011. Несущая способность зависит от диаметра сваи, глубины залегания и характеристик грунта. Свая диаметром 400 мм на глубину 10 м в суглинке может воспринять нагрузку 60–80 тонн. Проектировщик подбирает количество и расположение свай так, чтобы осадка плиты не превысила допустимые значения (обычно 5–7 см для жилых зданий).
Технология бурения и обсадка

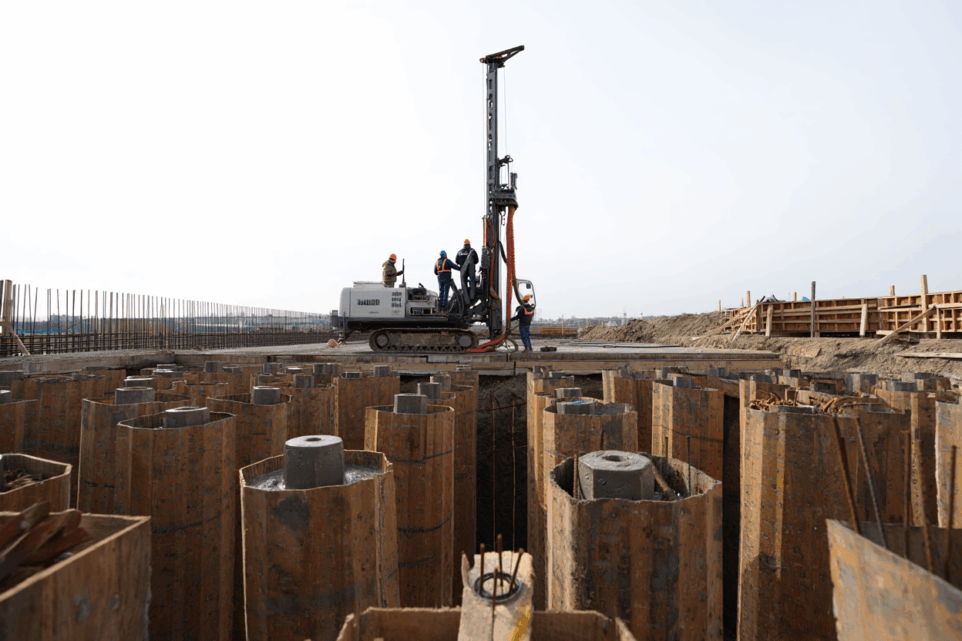

Бурение производится специализированной техникой с выемкой грунта шнеком или жёсткой трубой. Диаметр скважины выбирается с запасом 40–60 мм на диаметр проектной сваи: если проектная свая 400 мм, скважину бурят 460–480 мм. При бурении в сыпучих грунтах (пески с модулем крупности менее 2,0), во влажных условиях и при глубине более 5 метров устанавливается несъёмная обсадная труба (обычно из стали толщиной 5–6 мм). Труба опускается вслед за инструментом и остаётся в грунте.
При бурении в глинистых грунтах обсадная труба часто не требуется: грунт достаточно прочен и держит форму скважины. При обводнении или наличии плывуна применяют обсадку обязательно. Скважину перед армированием продувают сжатым воздухом для удаления пыли и грунтовой взвеси — это необходимо для качественного сцепления бетона с грунтом по боковой поверхности сваи. Пренебрежение продувкой приводит к снижению несущей способности на 15–20%.
Армирование свай
Армирующий каркас сваи состоит из 4–6 продольных стержней диаметром 12–16 мм (класс A400) и поперечной арматуры (спиралей или хомутов) шагом 200–300 мм. При диаметре сваи 400 мм и глубине 10 м расход продольной арматуры составляет около 0,5–0,6 тонны на одну сваю. Каркас должен быть собран в жёсткую конструкцию: при заливке бетона под давлением воды каркас легко смещается и деформируется.
Каркас опускают в скважину так, чтобы нижний конец находился на расстоянии 0,5–1,0 метра от подошвы скважины. Верхний конец каркаса должен выступать выше уровня земли на высоту будущего ростверка плюс 20–30 см. На буровых сваях без обсадки стержни нижнего конца каркаса часто заканчиваются расширением или крючком: это предотвращает «выход» каркаса из бетона при манипуляции.
Бетонирование свай
Буронабивные сваи заливают бетоном класса B25 (М300) и выше, минимальный класс по морозостойкости F50, по водонепроницаемости W4. Если свая расположена выше уровня грунтовых вод, достаточно W4; если в зоне постоянного увлажнения — требуется W6. Соотношение вода-цемент не превышает 0,55 для обеспечения долговечности.
Заливку производят двумя способами. При глубине до 6–8 метров используют прямое бетонирование через воронку-лейку с направляющей трубкой, опущенной на 1–1,5 метра в скважину. При глубине более 8 метров или при наличии грунтовых вод применяют трубу опускаемую (ТО): полая труба опускается в скважину, заполненную бетоном, и по мере заливки поднимается, выдавливая грунт и оставляя бетон. Подъём трубы производят медленно, не более 1 метра в минуту. При бурении в воде бетонирование проводят под уровнем воды с применением противоморозных добавок (если температура ниже +5 °C) и низкоосадочных смесей.
Контроль уровня бетонной смеси в процессе бетонирования с помощью градуированной линейки — обязательный приём, так как неконтролируемое вытеснение бетона поднимающимся грунтом приводит к потере несущей способности верхних участков сваи.
Ростверк: конструкция и монтаж опалубки
Ростверк — монолитная плита на свайном поле. Толщина плиты варьируется от 500 до 1200 мм в зависимости от расстояния между сваями и характера нагрузки. Для частного дома 12×12 метров с 16 сваями толщина ростверка обычно составляет 700–800 мм. Плита класса бетона B30 (М400), водонепроницаемость W4, морозостойкость F75.
Опалубка ростверка монтируется после набора прочности свай не менее 70% от марочной (примерно на 7–10-й день после бетонирования при температуре +15…+20 °C). Щиты опалубки поддерживают на регулируемых стойках, выверяют горизонтальность по уровню. При наличии множества свай под плитой использование съёмной опалубки экономически оправдано. Внутренний размер опалубки проверяют по разметке: отклонение от проектных размеров не должно превышать ±20 мм по СП 70.13330.2012.
Армирование ростверка
Ростверк армируют двумя сетками: нижняя сетка располагается на расстоянии 40–50 мм от низа плиты, верхняя — на расстоянии 40–50 мм от верхней грани. Диаметр стержней нижней сетки 12–14 мм класса A400, верхней — 10–12 мм. Шаг сетки 150–200 мм в обе стороны. На пролёте между сваями, где бетон работает на изгиб, нижняя арматура принимает растяжение и должна быть усилена. Над каждой сваей устанавливают местное усиление в виде дополнительных стержней диаметром 12 мм на участке 1–1,5 метра с каждой стороны оси сваи.
Каркасы продольной арматуры соединяются внахлёстку (длина перекрытия не менее 50 диаметров стержня) или сваркой. При сварке швы проверяют визуально и по пробеткам: недопустимы непровары, подрезы, прожоги. Вся арматура крепится пластиковыми стульчиками высотой, соответствующей защитному слою бетона (50 мм для наружных участков, 40 мм для внутренних).
Бетонирование ростверка
Бетонирование плиты выполняют в один приём без перерывов, поэтому объём подачи смеси должен быть согласован с производительностью доставки. Для плиты 12×12 метров толщиной 800 мм требуется около 115 м³ бетона класса B30. При подаче через миксер скорость заливки составляет 20–30 м³ в час, и плита заливается за 4–6 часов.
Бетонная смесь подаётся слоями толщиной 500–600 мм и уплотняется глубинным вибратором с шагом 400–500 мм, на каждой точке выдерживая 15–20 секунд до появления цементного молочка на поверхности. Перевибрирование опасно для качества бетона верхних слоёв: он становится рыхлым и после схватывания пылит и крошится. Стандартный режим виброуплотнения — критичный параметр для обеспечения однородности плиты.
Твердение бетона и распалубка
При температуре +20 °C и выше монолитный ростверк набирает расчётную прочность (80% от марочной) за 7 дней, 100% — за 28 дней. При более низких температурах процесс замедляется: при +10 °C набор прочности вдвое медленнее, при +5 °C практически останавливается. Для осенне-зимней работы применяют греющий кабель мощностью 40–50 Вт на метр погонный, проложенный зигзагом по поверхности плиты с шагом 1 метр, или термопалатку.
Распалубку производят после достижения бетоном прочности не менее 50% от марочной (примерно 15 МПа при классе B30). На практике это 3–5 суток при +20 °C. Щиты и стойки снимают осторожно, без ударов. Первыми удаляют стойки вдоль границ, потом поперечные щиты, затем продольные. Замёрзшую опалубку не рубят топором: это повредит молодой бетон. Распалубку вертикальных участков (колонн, связей) производят только после достижения прочности 3–5 МПа на сжатие, что соответствует 2–3 суткам при нормальных условиях.
Усадка монолитной плиты ростверка: нормы и сроки
Усадка бетона — объёмное сокращение при испарении воды из твёрдой структуры материала. Линейная усадка бетона класса B25–B30 при нормальных условиях (температура +20 °C, относительная влажность 60%) составляет 0,3–0,5 мм на метр длины конструкции. Для плиты размером 12×12 метров полная усадка может достичь 3,6–6,0 мм в каждом направлении при условии свободного высыхания. Однако в условиях фундамента плита часто соприкасается с грунтом или связана со сваями, что ограничивает свободную усадку.
Сроки усадки распределяются следующим образом: за первые 2 недели набирается 30–40% от полной усадки (0,9–2,4 мм), за первый месяц — 50–60% (1,5–3,6 мм), за полгода — 80–90%, окончательная усадка стабилизируется в течение 2–3 лет. При влажном климате (высокой относительной влажности воздуха) усадка может быть меньше на 20–30%. При засушливых условиях усадка может быть на 20–30% больше.
Дифференцированная усадка (неравномерная по площади плиты) может вызвать появление тонких трещин толщиной 0,1–0,3 мм. Это особенно вероятно на участках с локальным высыханием: рядом с окнами, при неудачной ориентации здания на солнечные лучи, при наличии отопительных приборов. Для снижения риска трещинообразования практикуют:
– Снижение водоцементного отношения до 0,50–0,52 при проектировании смеси
– Применение пластификаторов и волокнистых армирующих добавок (фибры) в объёме 0,6–0,9 л на м³ бетона
– Укрытие свежезалитой плиты плотной плёнкой на первые 3–5 суток для замедления испарения влаги
– Орошение плиты водой в первые 10–14 дней после бетонирования при температуре выше +25 °C
Взаимодействие ростверка со сваями и осадка фундамента
Несмотря на усадку плиты, фундамент как система работает стабильно благодаря жёсткой связи между сваями и ростверком. Сваи, заглубленные на 8–12 метров, взаимодействуют с грунтом, который практически не испытывает объёмных деформаций. Осадка свайного фундамента определяется не усадкой бетона, а сжимаемостью грунтовых слоёв под опорой каждой сваи и может составлять 1–3 см за 3–5 лет при правильном расчёте.
Осадка плиты должна быть равномерной или близкой к равномерной. Если одна свая недостаточно несущая или грунт под группой свай имеет пониженную несущую способность, может возникнуть дифференциальная осадка, приводящая к перекосу конструкции на 3–5 см. Такой перекос критичен для зданий высотой более двух этажей и может привести к трещинам в стенах и перекрытиях. Профилактика дифференциальной осадки — точный расчёт несущей способности каждой сваи и контрольное испытание свай статической или динамической нагрузкой перед началом строительства надземной части.
Контроль качества и гарантийные сроки
После завершения бетонирования плиты на каждом этаже фундамента отбирают образцы бетона (кубики 150×150×150 мм) для испытания прочности на сжатие. Минимум два образца готовят параллельно с бетонированием и испытывают на 7-е и 28-е сутки. Марочная прочность должна быть достигнута на 28-е сутки при нормальных условиях твердения. Отклонение от нормы вниз на 10% и более требует доследования: возможны проблемы с дозировкой цемента, загрязнением воды, неправильным уплотнением.
Трещины в теле плиты шириной более 0,5 мм допускаются только в случае статического расчёта на их появление. При ширине трещин 0,1–0,3 мм (от усадки) требуется локальная заделка полиуретановым герметиком для предотвращения карбонизации и коррозии арматуры. Гарантийный срок на фундамент обычно составляет 5 лет, в течение которого подрядчик отвечает за отсутствие видимых деформаций и обеспечение целостности конструкции.
